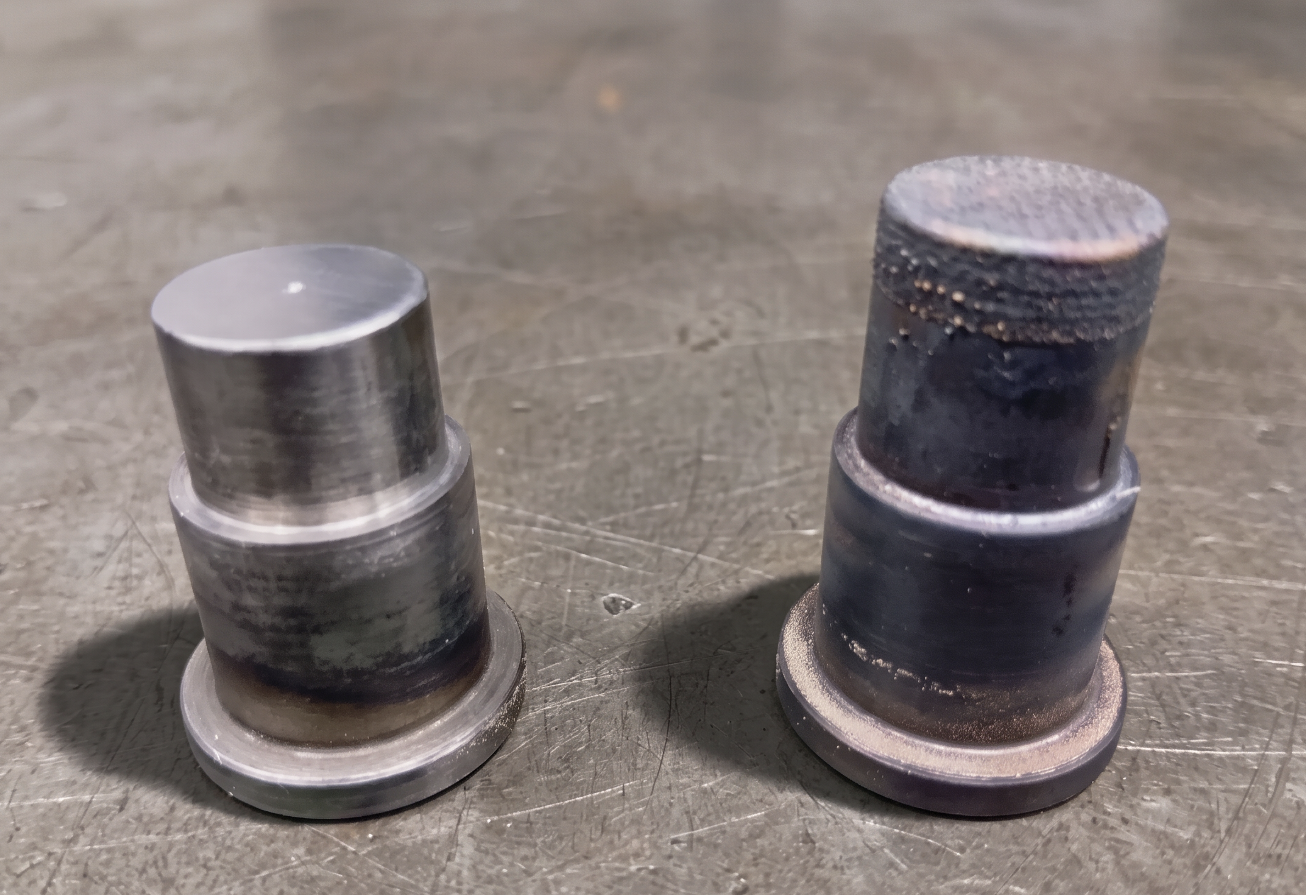

すり減った治具を、蘇らせる

金属3Dプリンター（DED）による摩耗部分だけの積層補修。
治具を作り直す必要はない。

摩耗した治具／金型ごと再製作が前提金属3Dプリンター／摩耗部のみ積層

治具がすり減るたびに、
大掛かりな対応を迫られてきた

摩耗は避けられない。けれど、その直し方には選択肢がなかった。

摩耗した治具を元通りにするには、治具ごと新しく作り直すのが一般的。摩耗している部分はごく一部でも、費用と納期は丸ごと分かかる。

肉盛り溶接や機械加工で直そうとすると、熱影響や精度の問題から、摩耗していない周囲まで削り直しが必要になることが多い。

母材のまま補修すれば、耐摩耗性は変わらない。せっかく直しても、同じ摩耗が短いサイクルで繰り返される。

金属3Dプリンターは
摩耗した部分だけを
より強く生まれ変わらせる

同じ「治具補修」でも、工法によってコストも耐久性もまったく異なる。

母材のSKD11に、密着性に優れたSUS316Lを下地として積層し、その上に耐摩耗性の高いハイス鋼を重ねる。摩耗が集中する面だけを、異なる金属で強化する。

同じ厚みでも、使われている金属はちがう。摩耗にさらされる最表面だけを、より硬く、より摩耗に強い金属に置き換えることができる。
